سلام! بهعنوان تامینکننده لولههای Studded، اخیراً سؤالات زیادی در مورد ویژگیهای جریان این لولههای خوب دریافت کردم. بنابراین، فکر کردم که در این موضوع عمیقاً غوطه ور شوم و آنچه را که در طول سالها آموخته ام به اشتراک بگذارم.
ابتدا اجازه دهید در مورد اینکه لوله های میخ دار چیست صحبت کنیم. لوله های ناودانی اساساً لوله های معمولی با ناودانی یا برآمدگی روی سطح خود هستند. این ناودانی ها می توانند از نظر اندازه، شکل و فاصله متفاوت باشند و نقش مهمی در تعیین ویژگی های جریان لوله دارند.
یکی از مهم ترین اثرات گل میخ بر جریان، افزایش تلاطم است. هنگامی که سیال از طریق یک لوله صاف جریان می یابد، تمایل به حرکت در یک الگوی جریان آرام دارد، جایی که لایه های سیال با حداقل اختلاط از کنار یکدیگر می لغزند. با این حال، هنگامی که لوله دارای ناودانی باشد، جریان سیال مختل می شود و گرداب و گرداب ایجاد می کند. این جریان متلاطم اختلاط سیال را افزایش می دهد که می تواند در بسیاری از کاربردها مفید باشد.
به عنوان مثال، در کاربردهای انتقال حرارت، افزایش تلاطم به معنای راندمان انتقال حرارت بهتر است. گرداب ها و گرداب های ایجاد شده توسط گل میخ ها به شکستن لایه مرزی سیال نزدیک دیواره لوله کمک می کند. لایه مرزی لایه نازکی از سیال است که در مقایسه با بقیه سیال سرعت کمتری دارد و به عنوان مانعی برای انتقال حرارت عمل می کند. با برهم زدن این لایه مرزی، ناودانی ها امکان انتقال حرارت کارآمدتر بین سیال و دیواره لوله را فراهم می کنند.
یکی دیگر از مشخصه های جریان مهم که تحت تأثیر ناودانی قرار می گیرد افت فشار است. افت فشار عبارت است از کاهش فشاری که هنگام عبور سیال از لوله رخ می دهد. به طور کلی وجود ناودانی باعث افزایش افت فشار در مقایسه با لوله صاف می شود. این به این دلیل است که گل میخ ها مقاومت بیشتری در برابر جریان سیال ایجاد می کنند. اندازه، شکل و فاصله گل میخ ها همگی بر میزان افت فشار تأثیر می گذارند. به عنوان مثال گل میخ های بزرگتر تمایل به ایجاد مقاومت بیشتر و در نتیجه افت فشار بیشتر دارند.
با این حال، در مورد کاهش فشار، همه خبر بد نیست. در برخی از کاربردها، مقدار معینی از افت فشار می تواند مطلوب باشد. به عنوان مثال، در یک راکتور شیمیایی، افت فشار بالاتر می تواند به اطمینان از اختلاط بهتر واکنش دهنده ها کمک کند. نکته کلیدی یافتن تعادل مناسب بین مزایای افزایش تلاطم و معایب افت فشار بیشتر است.
شکل گل میخ ها نیز در ویژگی های جریان نقش دارد. اشکال مختلف می توانند الگوهای جریان متفاوتی ایجاد کنند. به عنوان مثال، ناودانیهای استوانهای در مقایسه با ناودانیهای مستطیلی یا مثلثی تمایل به ایجاد الگوهای جریان متقارن بیشتری دارند. شکل ناودانی ها همچنین می تواند بر نحوه جدا شدن سیال از ناودانی ها و اتصال مجدد به دیواره لوله تأثیر بگذارد که به نوبه خود بر اغتشاش و افت فشار تأثیر می گذارد.
فاصله بین گل میخ ها یکی دیگر از عوامل مهم است. اگر گل میخ ها خیلی نزدیک به هم باشند، سیال ممکن است فضای کافی برای جریان آزادانه بین آنها نداشته باشد و منجر به افت فشار بیشتر شود. از طرف دیگر، اگر ناودانی ها خیلی از هم فاصله داشته باشند، ممکن است اثر گل میخ ها بر جریان کاهش یابد و مزایای افزایش تلاطم به طور کامل درک نشود.
حال بیایید لوله های میخی دار را با انواع دیگر لوله های پره دار مقایسه کنیم. انواع مختلفی از لوله های پره دار در بازار موجود است، مانندلوله پره دار انتگرال،لوله باله دندانه دار، ولوله باله ای بیضوی. هر نوع ویژگی جریان منحصر به فرد خود را دارد.

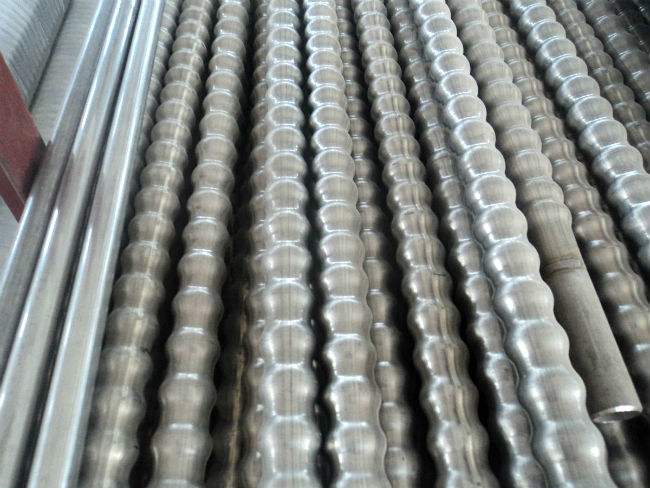

لوله های پره دار یکپارچه دارای باله هایی هستند که جزء جدایی ناپذیر دیواره لوله هستند. آنها به طور کلی عملکرد انتقال حرارت خوب و افت فشار نسبتا کم را ارائه می دهند. با این حال، فرآیند تولید لولههای پرهدار یکپارچه میتواند در مقایسه با لولههای ناودانی پیچیدهتر و گرانتر باشد.
لوله های پره دندانه دار دارای باله هایی با لبه دندانه دار هستند. این طراحی دندانه دار به افزایش تلاطم و در نتیجه بهبود راندمان انتقال حرارت کمک می کند. اما مانند لوله های ناودانی، آنها نیز تمایل به افت فشار بالاتری نسبت به لوله های صاف دارند.
لوله های باله ای بیضوی دارای باله هایی با شکل بیضی هستند. شکل بیضوی می تواند جریان روان تری را در مقایسه با سایر اشکال باله ایجاد کند که می تواند منجر به افت فشار کمتر شود. با این حال، عملکرد انتقال حرارت ممکن است در برخی موارد به اندازه لوله های میخی دار یا انواع دیگر لوله های پره دار نباشد.
وقتی صحبت از انتخاب بین لوله های میخی دار و سایر لوله های پره دار می شود، واقعاً به کاربرد خاص بستگی دارد. اگر برای اختلاط بهتر یا انتقال حرارت به درجه بالایی از تلاطم نیاز دارید و می توانید افت فشار بالاتری را تحمل کنید، لوله های میخ دار می توانند انتخاب خوبی باشند. از طرف دیگر، اگر به افت فشار کمتری نیاز دارید و هزینه آن نگرانی عمده ای نیست، ممکن است لوله های پره دار یکپارچه مناسب تر باشند.
به عنوان تامین کننده لوله های Studded، من با مشتریان زیادی در صنایع مختلف از جمله نفت و گاز، تولید برق و فرآوری شیمیایی کار کرده ام. هر صنعت در مورد ویژگی های جریان، الزامات منحصر به فرد خود را دارد. به عنوان مثال، در صنعت نفت و گاز، لوله های ناودانی اغلب در مبدل های حرارتی برای انتقال حرارت بین سیالات مختلف استفاده می شوند. تلاطم زیاد ایجاد شده توسط ناودانی ها به اطمینان از انتقال حرارت کارآمد کمک می کند که برای عملکرد کلی مبدل حرارتی بسیار مهم است.
در صنعت تولید برق می توان از لوله های میخ دار در بویلرها برای بهبود انتقال حرارت از گازهای احتراق به آب استفاده کرد. افزایش تلاطم امکان استفاده بهتر از انرژی گرمایی را فراهم می کند که می تواند منجر به راندمان بالاتر و مصرف سوخت کمتر شود.
در صنعت فرآوری شیمیایی، لوله های میخ دار را می توان در راکتورها به کار برد تا اختلاط بهتر واکنش دهنده ها را تقویت کند. تلاطم ایجاد شده توسط گل میخ کمک می کند تا اطمینان حاصل شود که واکنش دهنده ها به خوبی مخلوط شده اند، که می تواند سرعت واکنش و کیفیت محصول نهایی را بهبود بخشد.
اگر در بازار لوله های میخ دار هستید یا در مورد ویژگی های جریان آنها سؤالی دارید، خوشحال می شوم به شما کمک کنم. این که آیا به دنبال اندازه، شکل، یا فاصله مشخصی از ناودانی هستید، یا به مشاوره در مورد چگونگی بهینهسازی ویژگیهای جریان برای برنامه خود نیاز دارید، با خیال راحت به آن مراجعه کنید. ما می توانیم در مورد نیازهای شما بحث مفصلی داشته باشیم و بهترین راه حل را برای شما ارائه دهیم.
در نتیجه، لوله های میخی دارای ویژگی های جریان منحصر به فرد هستند که آنها را به گزینه ای ارزشمند در بسیاری از کاربردها تبدیل می کند. توانایی افزایش تلاطم و بهبود انتقال حرارت، اگرچه به قیمت افت فشار بیشتر در برخی موارد، آنها را به یک انتخاب همه کاره تبدیل می کند. با درک عواملی که بر ویژگیهای جریان آنها تأثیر میگذارند، مانند اندازه، شکل و فاصله گل میخ، و مقایسه آنها با سایر انواع لولههای پرهدار، میتوانید در انتخاب لوله مناسب برای نیازهای خود تصمیمی آگاهانه بگیرید. بنابراین، اگر علاقه مند به کاوش بیشتر در دنیای لوله های میخ دار هستید، با من تماس بگیرید. بیایید با هم کار کنیم تا راه حل مناسبی برای پروژه شما پیدا کنیم.
مراجع
- Incropera، FP، و DeWitt، DP (2002). مبانی انتقال حرارت و جرم وایلی.
- White, FM (2006). مکانیک سیالات مک گراو هیل.
- شاه، RK، و سکولیچ، DP (2003). مبانی طراحی مبدل حرارتی وایلی.
